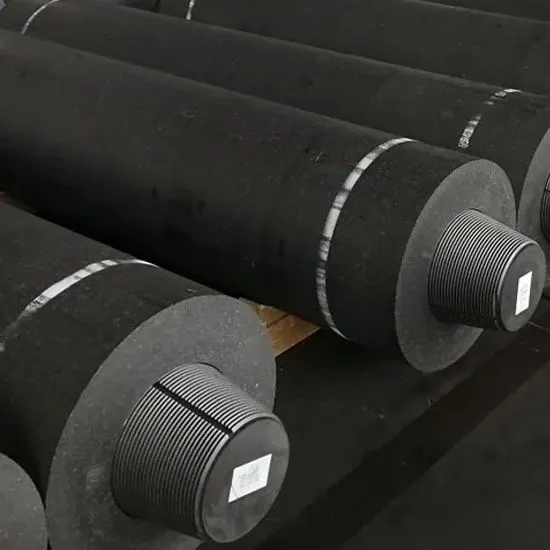

"UHP grafit elektrodi" po'lat ishlab chiqarish va boshqa yuqori haroratli sanoat jarayonlari uchun elektr yoy pechlarida (EAF) ishlatiladigan muhim komponent bo'lgan juda yuqori quvvatli grafit elektrodga ishora qiladi. UHP grafit elektrodlari o'zlarining ajoyib elektr o'tkazuvchanligi, yuqori haroratga chidamliligi va chidamliligi bilan ajralib turadi. UHP grafit elektrodlari haqida ba'zi asosiy fikrlar:
Tarkibi: UHP grafit elektrodlari odatda yuqori sifatli neft koksidan va igna koksidan tayyorlanadi, ular mayda maydalangan va ko'mir qatroni bilan aralashtiriladi. Keyin bu aralashma elektrod shakllariga ekstruziya qilinadi va yuqori haroratda pishiriladi va juda zich va elektr o'tkazuvchan material hosil qiladi.
Yuqori quvvat: UHP grafit elektrodlari juda yuqori elektr toki va quvvat darajalariga bardosh berish uchun mo'ljallangan. Ular po'lat va boshqa materiallarni eritish uchun kuchli issiqlik talab qilinadigan po'latni eritish va tozalash uchun EAF va po'choqli pechlarda qo'llaniladi.
Zo'r o'tkazuvchanlik: Bu elektrodlar ajoyib elektr o'tkazuvchanligiga ega bo'lib, elektr energiyasini elektr yoyiga samarali o'tkazishni ta'minlaydi, bu po'lat ishlab chiqarishda eritish jarayoni uchun juda muhimdir.
Issiqlik qarshiligi: UHP grafit elektrodlari termal zarbaga juda chidamli va elektr boshq pechlarida hosil bo'ladigan haddan tashqari haroratlarga bardosh bera oladi. Ular po'lat eritish uchun zarur bo'lgan kuchli issiqlikni saqlash uchun zarurdir.
Chidamlilik: UHP grafit elektrodlari uzoq xizmat qilish muddatiga ega va EAF operatsiyalarining talabchan sharoitlariga bardosh bera oladi. Ular uzoq vaqt davomida barqaror ishlashni ta'minlash uchun mo'ljallangan.
O'lchamlar va uzunliklar: UHP grafit elektrodlari turli xil o'choq konstruktsiyalari va po'lat ishlab chiqarish jarayonlariga moslashish uchun turli o'lcham va uzunliklarga ega. Elektrod hajmini tanlash o'choq quvvati va quvvat talablariga bog'liq.
Nipel va ip dizayni: UHP elektrodlarining bir uchida elektrod ushlagichiga ulanishga imkon beruvchi iplar bilan nipel mavjud. Ishonchli va xavfsiz ulanishni ta'minlash uchun nipel ham yuqori sifatli grafitdan qilingan.
Atrof-muhitga ta'siri: UHP grafit elektrodlarini ishlab chiqarish neftdan olingan material bo'lgan igna koksidan foydalanishni o'z ichiga oladi. Ignali koks nisbatan kam va qimmatli bo'lganligi sababli, uning ta'minoti bozordagi o'zgarishlar va atrof-muhit muammolariga bog'liq bo'lishi mumkin.
UHP grafit elektrodlari po'lat ishlab chiqarish sanoati uchun juda muhimdir, chunki ular EAFlarda elektr yoyini samarali va aniq nazorat qilish imkonini beradi, natijada yuqori sifatli po'lat ishlab chiqariladi. UHP elektrodlaridan foydalanish energiya samaradorligini oshirishga, operatsion xarajatlarni kamaytirishga va yuqori sifatli po'latdan yasalgan mahsulotlarga yordam beradi.
Spetsifikatsiya
Texnik spetsifikatsiya
|
Dia. |
Qarshilik |
Zichlik |
Egiluvchanlik kuchi |
Elastik modul |
Ash tarkibi |
CTE |
Joriy yuk |
Joriy zichlik |
|
10 |
5.5 |
1.67 |
11 |
14 |
0.3 |
1.5 |
8100–12200 |
20–30 |
|
12 |
5.5 |
1.67 |
11 |
14 |
0.3 |
1.5 |
15000–22000 |
20–30 |
|
14 |
5.5 |
1.67 |
11 |
14 |
0.3 |
1.5 |
20000–30000 |
20–30 |
|
16 |
5.5 |
1.67 |
11 |
14 |
0.3 |
1.5 |
25000–40000 |
19–30 |
|
18 |
5.5 |
1.66 |
11 |
14 |
0.3 |
1.5 |
32000–45000 |
19–27 |
|
20 |
5.5 |
1.66 |
11 |
14 |
0.3 |
1.4 |
38000–55000 |
18–27 |
|
22 |
5.5 |
1.66 |
11 |
14 |
0.3 |
1.4 |
42000–66000 |
17–26 |
|
24 |
5.5 |
1.66 |
11 |
14 |
0.3 |
1.4 |
49000–76000 |
17–26 |
Grafit elektrod hajmi va bardoshliligi
|
Diametri (mm) |
Uzunlik (mm) |
||||||
|
Nominal diametri |
Haqiqiy diametri |
Nominal uzunlik |
Tolerantlik |
Qisqa uzunlik |
|||
|
(dyuym) |
(mm) |
(maksimal) |
(min.) |
(qo'pol nuqta) |
|||
|
10 |
250 |
256 |
251 |
248 |
1600/1800 |
±100 |
-275 |
|
12 |
300 |
307 |
302 |
299 |
1600/1800 |
||
|
14 |
350 |
357 |
352 |
349 |
1600/1800 |
||
|
16 |
400 |
409 |
403 |
400 |
1600/1800/2000/2200 |
||
|
18 |
450 |
460 |
454 |
451 |
1600/1800/2000/2200 |
||
|
20 |
500 |
511 |
505 |
502 |
1800/2000/2200/2400 |
||
|
22 |
550 |
562 |
556 |
553 |
1800/2000/2200/2400 |
||
|
24 |
600 |
613 |
607 |
604 |
2000/2200/2400 |
||
